自动化焊接系统设计：从理料到成品的全流程方案
- 首页
- > 自动化焊接系统设计：从理料到成品的全流程方案

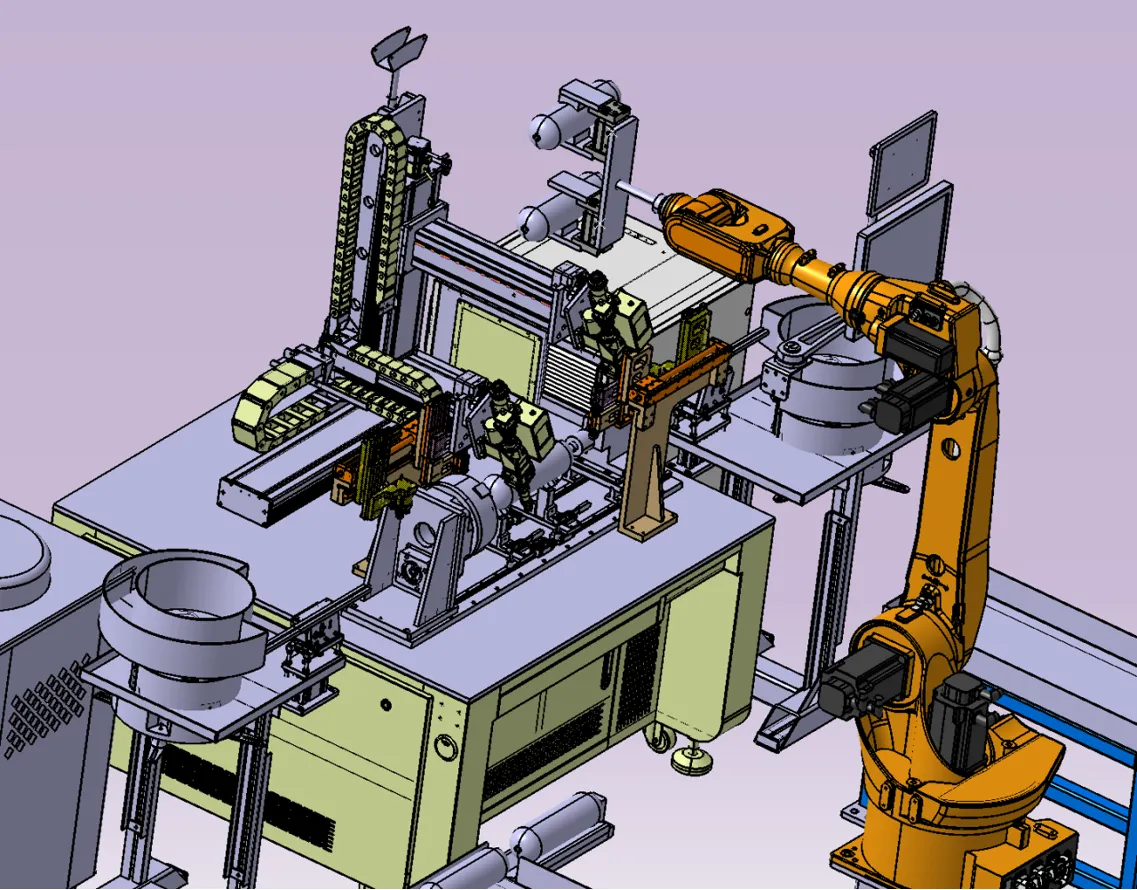

系统组成与功能说明
1. 上下料单元
机器人系统：仅用于工件的抓取与搬运，实现从上料台到工装、再到下料台的全自动流转。
振料盘+上料台：自动整理并输送待焊接工件，提升上料节拍一致性。
机器人抓具：根据工件形状定制，确保抓取稳定可靠
2. 焊接执行单元
XYZ三轴模组工作台：
核心焊接执行机构，承载工件并实现三轴精密运动，完成焊接路径控制。
支持多位置、多角度焊接，尤其适用于需双面焊接的工件。

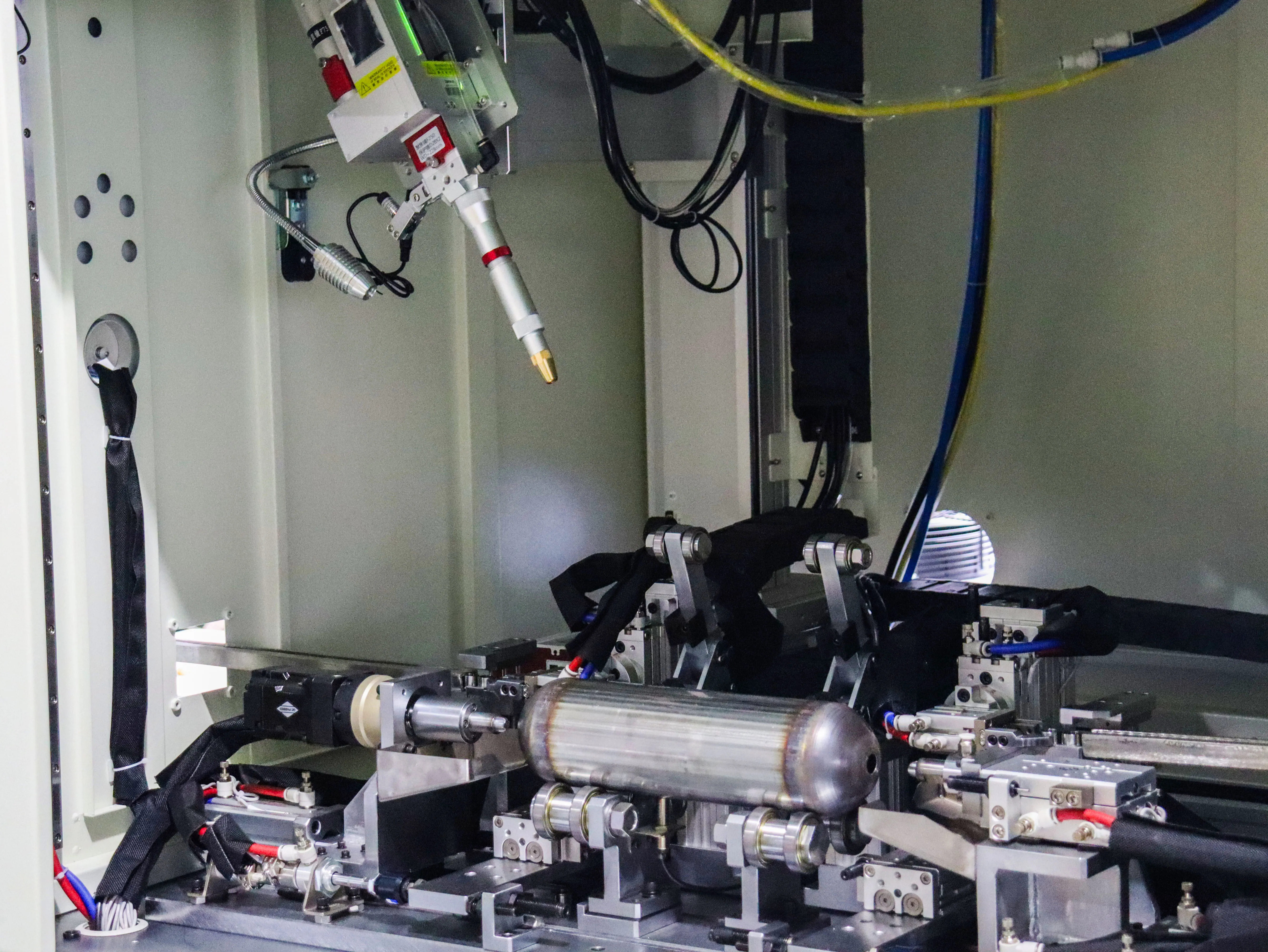

旋转枪头：
安装在焊接头上，可旋转调整角度，实现对工件两侧的连续焊接，无需二次装夹。
激光焊接系统：
由浙江创新激光提供，配备冷水机保证稳定输出，焊接热影响小、精度高。
3. 定位与装夹单元
工装夹具系统：
采用气动尾顶+顶尖+快速夹钳结构，确保工件在焊接过程中稳定装夹。
支持快速更换，适应不同工件型号。
支撑结构与轴承：
提供刚性支撑，减少振动对焊接质量的影响。
4. 控制系统
集成机器人控制与三轴运动控制，支持焊接工艺参数存储与调用。
具备人机界面，支持一键启动、状态监控与报警提示。
工艺流程
上料：振料盘送料 → 机器人抓取工件 → 放置于工装夹具。
定位：气动尾顶自动顶紧工件，确保定位准确。
焊接：
XYZ三轴模组带动工件运动，配合旋转枪头完成一侧焊接。
枪头旋转，三轴模组调整位置，完成另一侧焊接。
下料：焊接完成 → 松夹 → 机器人抓取工件放置至下料区。
方案核心优势
- 一站式服务：整合从物料供给、工件定位、自动化焊接到设备保障的全流程环节，无需额外搭配其他设备，降低客户部署成本；
- 自动化程度高：依托机器人、三轴模组及振料盘等自动化设备，减少人工干预，提升焊接效率和产品一致性；
- 焊接精准可靠：通过专业工装夹具的定位固定与旋转枪头的精准操作，确保焊接位置准确，焊接质量稳定；
- 结构设计合理：紧凑的占地布局适配车间实际需求，各设备与机构协同配合，优化生产流程。
