邮箱：pengxz@zjcxlaser.com
激光焊接中穿透深度的决定因素有哪些？
- 首页
- > 激光焊接中穿透深度的决定因素有哪些？
激光焊接：熔深可控，效率最大化
Innovationlaser@zjcxlaser.com

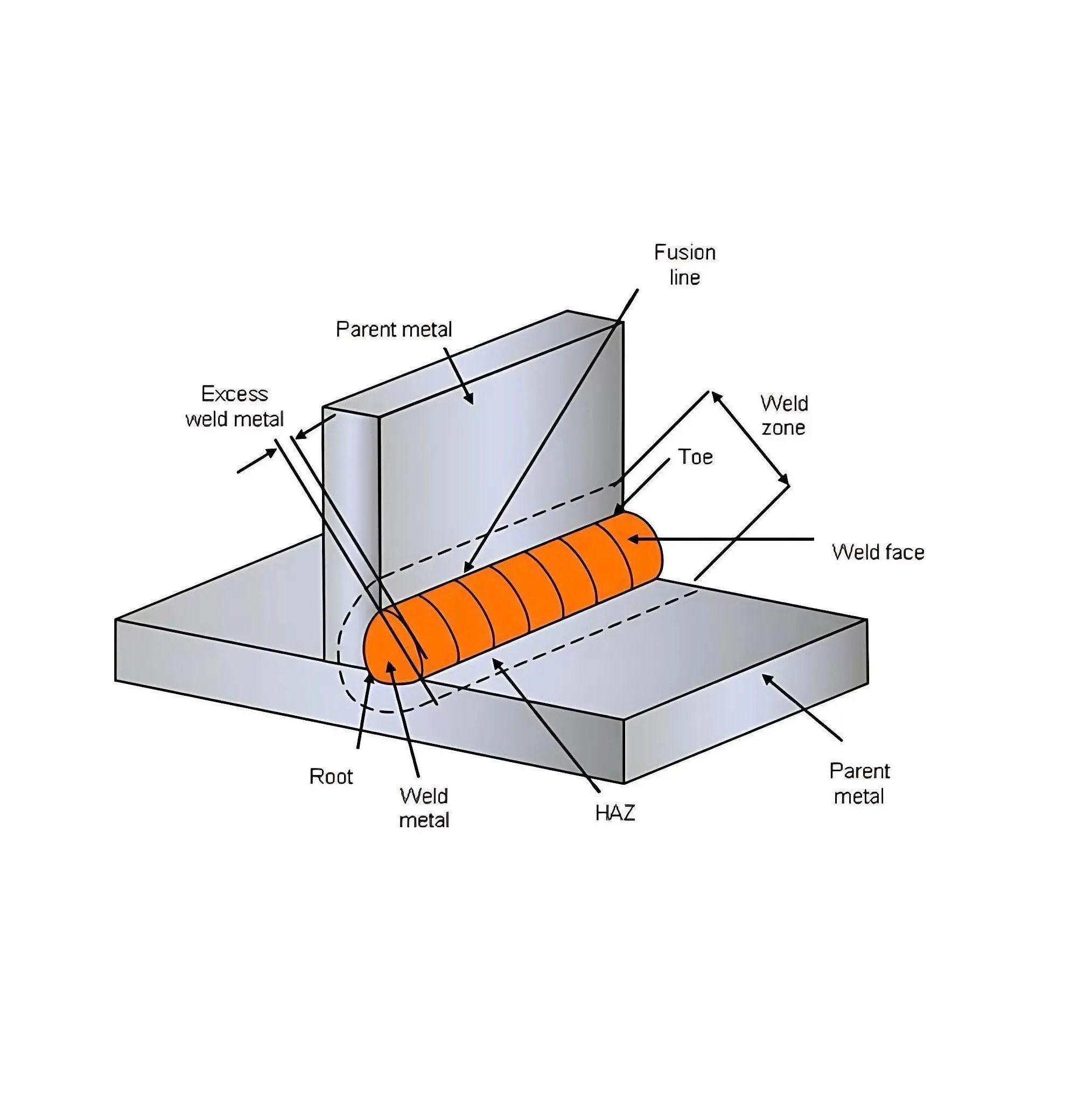

基本原理：能量密度
激光焊接的本质是用高能量密度的激光束照射材料，使其熔化甚至气化。能量输入通常用线能量来表示：
线能量 (J/mm) = 激光功率 (W) / 焊接速度 (mm/s)
由此公式可见：在焊接速度不变的情况下，提高激光功率会直接增加作用于工件的线能量。
输入材料的能量越多，熔化的金属越多，从而焊透深度更大。
与其他焊接方法相比，激光焊接具有更大的焊透深度。
下面我们将对不同激光功率下的激光焊接效果进行金相分析；
1.1 材料：碳钢 1.2 厚度：10mm

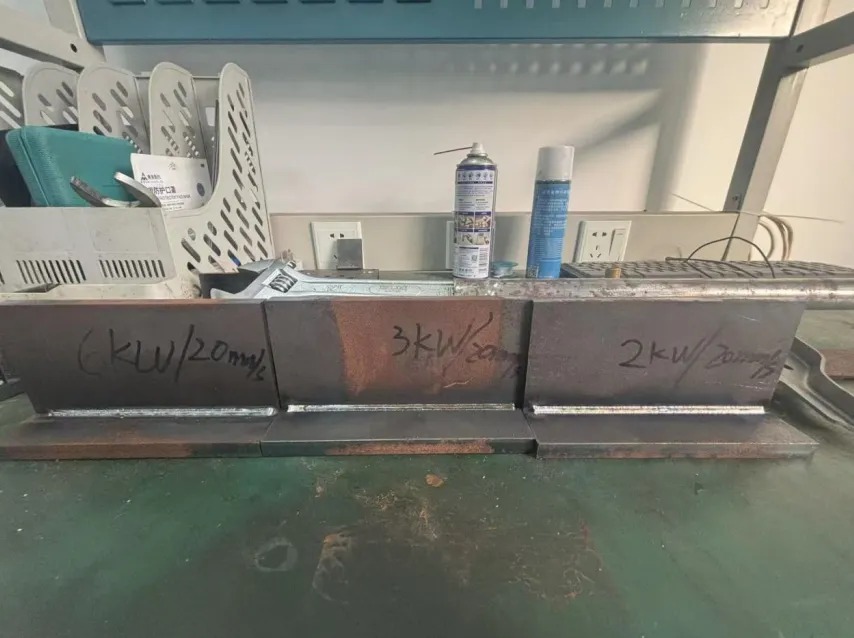

2kw/3kw/6kw功率下的激光焊接外观

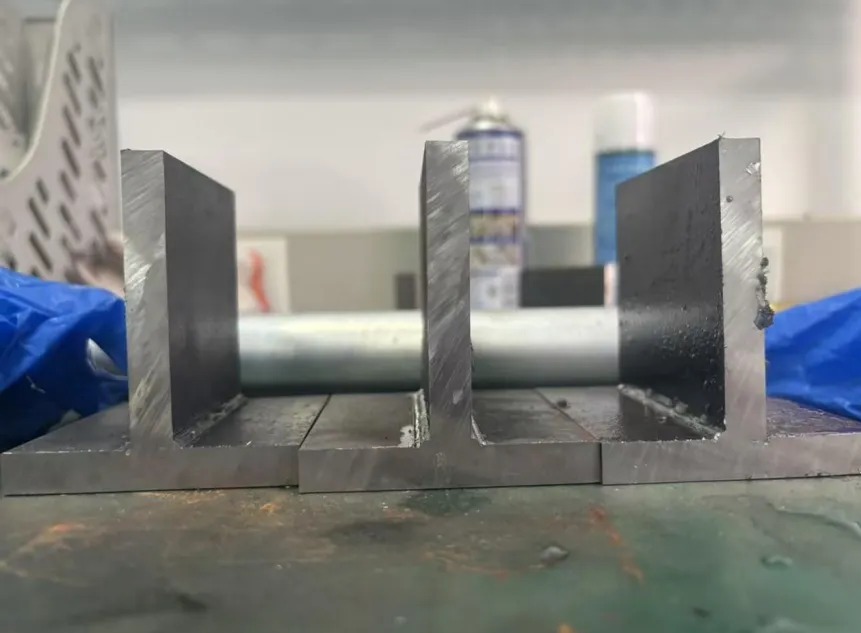

切割后的横截面（从左到右：6kw-3kw-2kw）

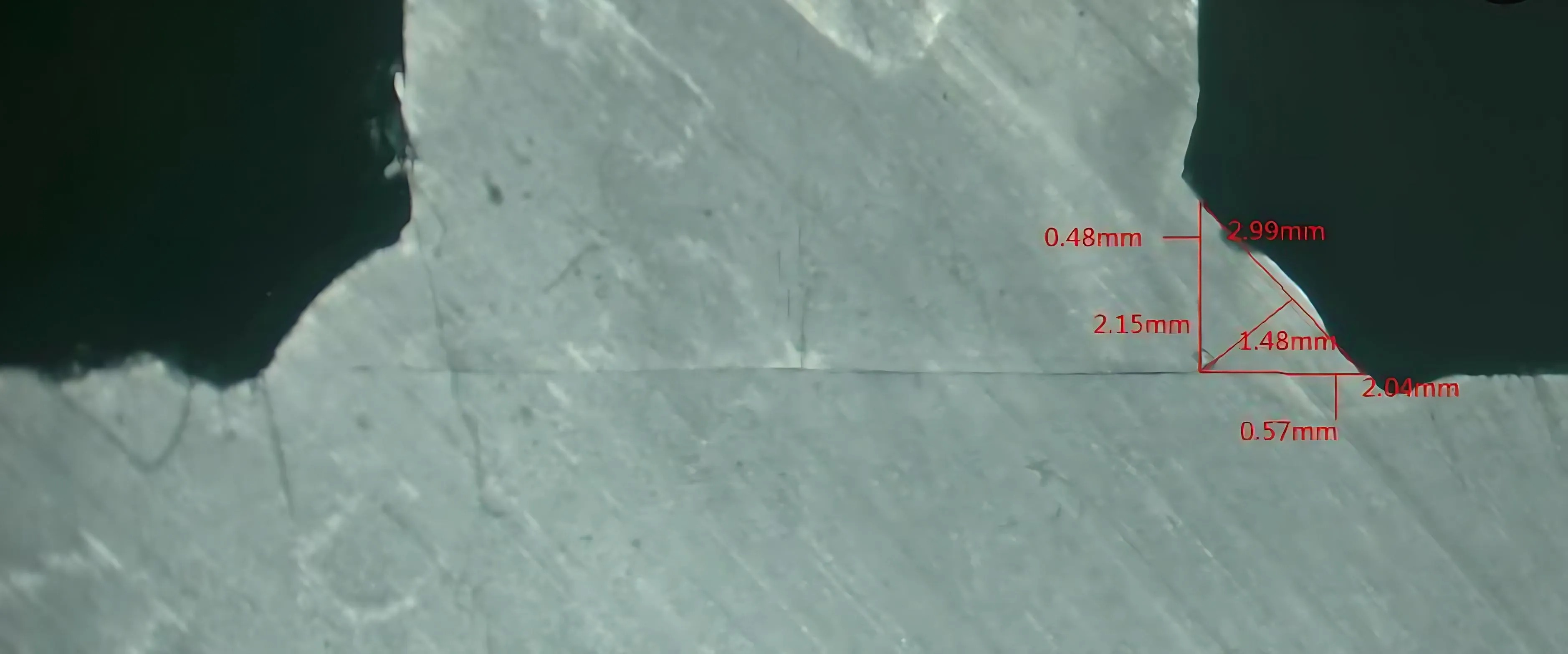

2.1 2千瓦激光焊接，送丝速度为20毫米/秒。
2千瓦的焊接功率产生的焊缝熔深非常小，两侧的熔深约为0.5毫米。
2.2 3千瓦激光焊接，送丝速度为20毫米/秒
这种3千瓦的焊接方式穿透深度非常小，两侧的穿透深度约为0.8毫米。

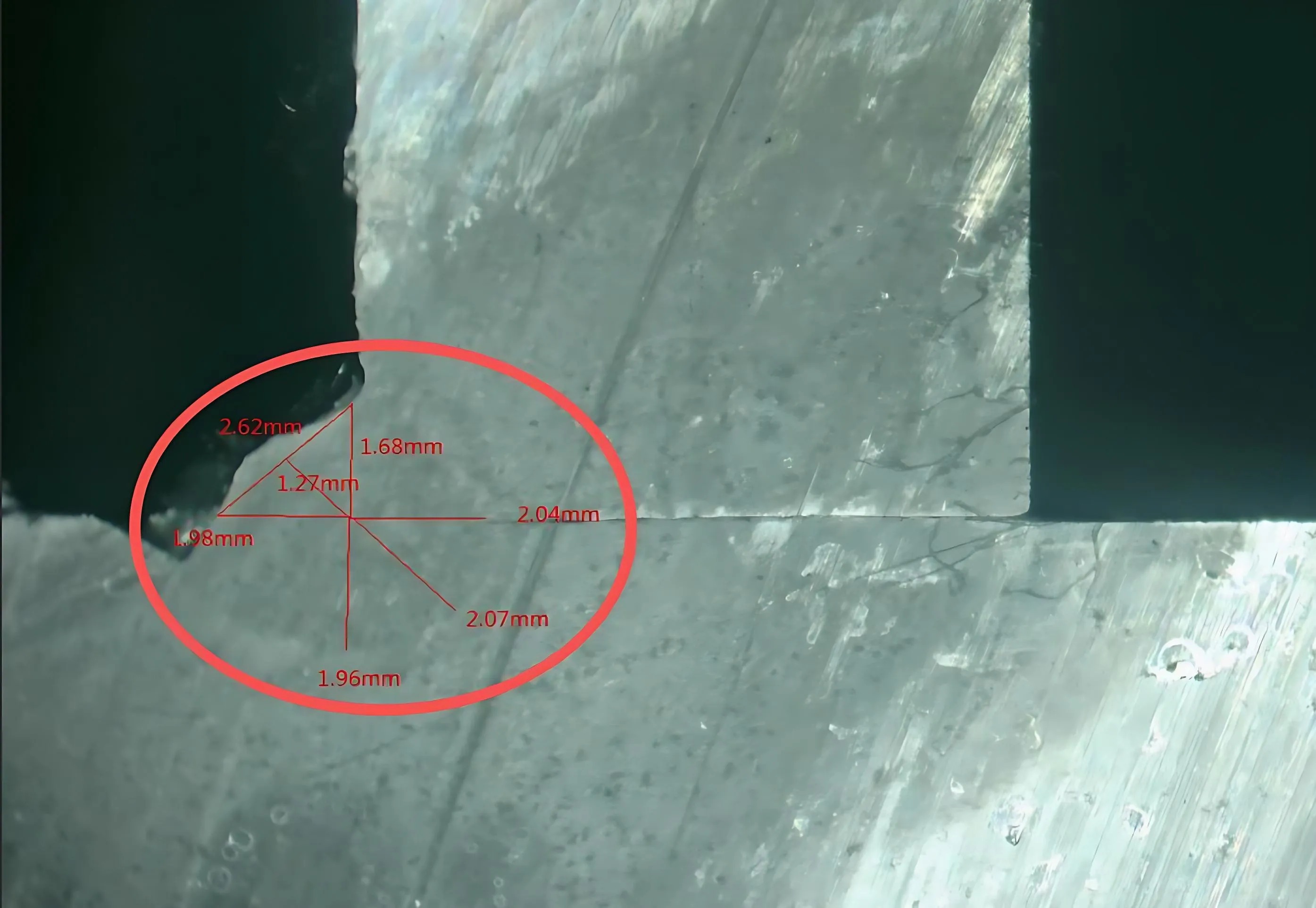

2.3 6千瓦激光焊接，送丝速度为20毫米/秒。
可以看出，6kW焊接的熔深至少为2mm；熔深越大，焊缝越牢固。焊缝美观饱满。
速度对焊接质量的影响

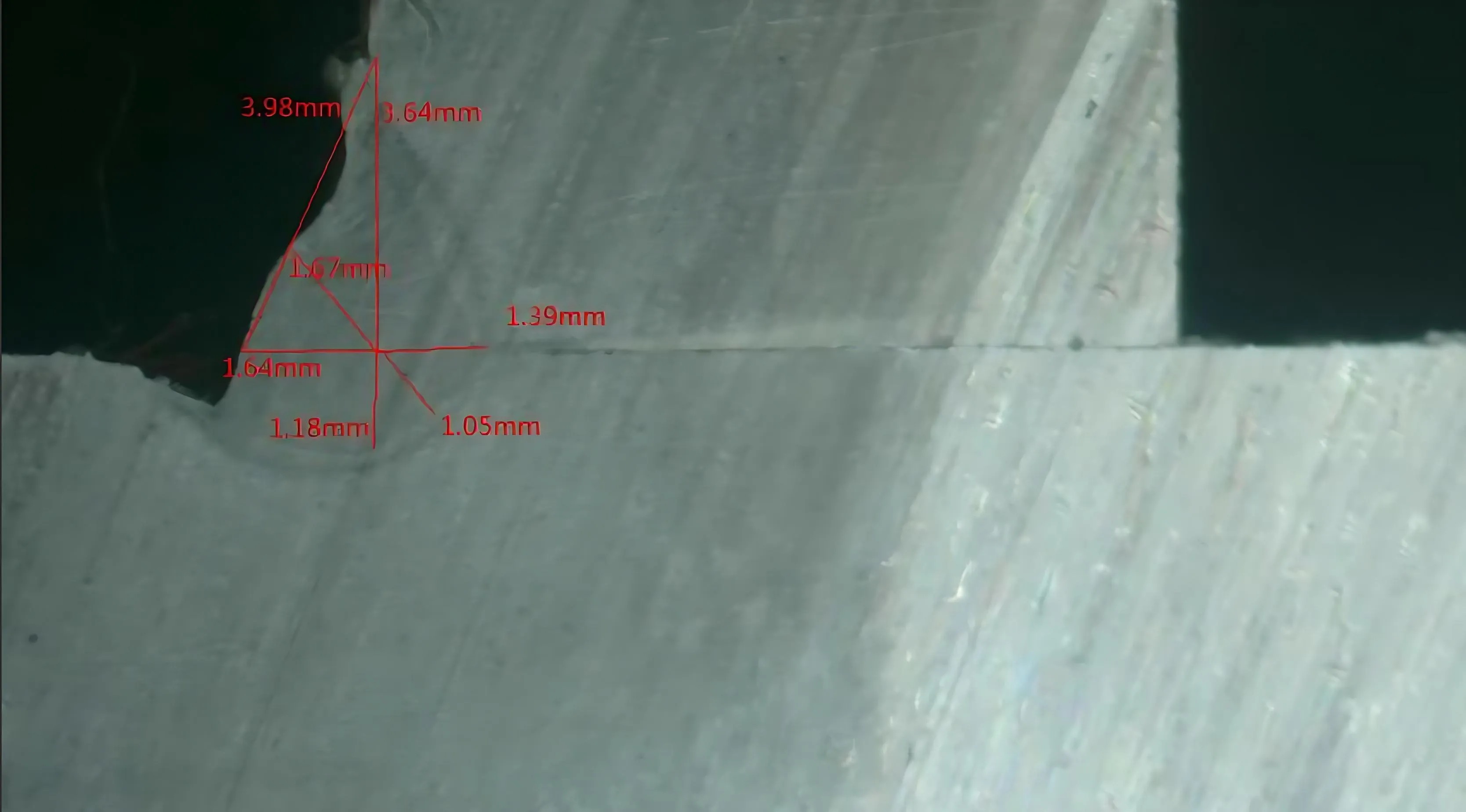

3.1 6千瓦激光焊接，送丝速度为35毫米/秒

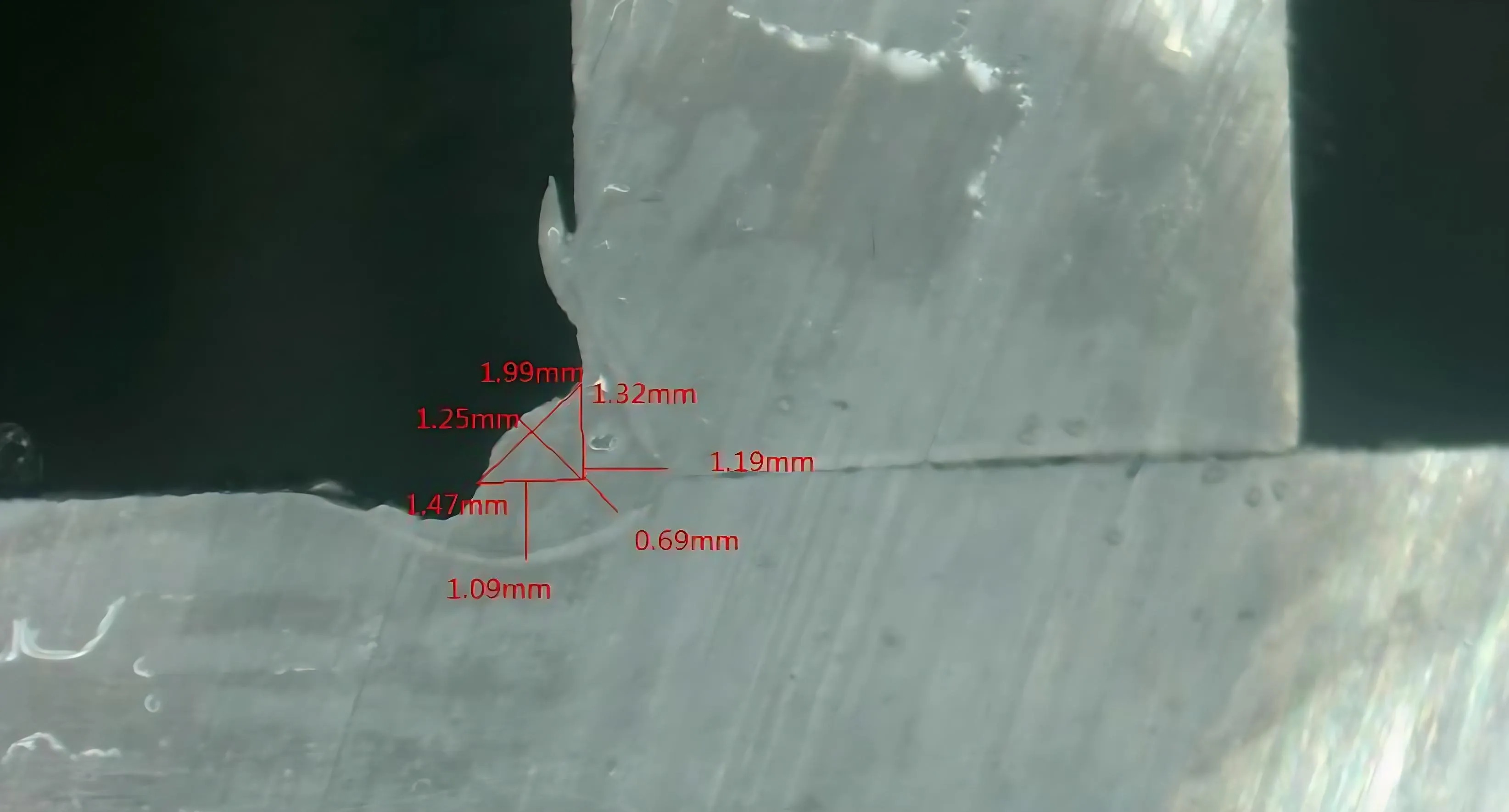

3.2 6千瓦激光焊接，送丝速度为50毫米/秒。
随着焊接速度的增加，熔深会减小，并且会出现诸如飞溅增多和咬边等焊接质量问题。
结论:
1. 以上数据基于送丝激光焊接测试。如果采用自熔焊接（不送丝），熔深将大于以上数据。
2. 目前，激光焊接主要应用于薄金属板材。如您所见，2kW激光器也能焊接10mm厚的金属板，但熔深不够，焊接强度也不高。我们建议2kW激光器的焊接厚度不超过3-4mm；3kW激光器的焊接厚度不超过5-6mm；6kW激光器的焊接厚度不超过8mm。
3. 激光焊接速度可达100mm/s甚至更高，但这些速度仅适用于直线焊接。对于一般焊接，特别是送丝激光焊接，我们建议焊接速度为20mm/s-30mm/s。
4. 以上数据是我们作为激光设备供应商的保守估计。如果客户对产品有气密性测试、水密性测试、压力测试或其他测试要求，则以客户的要求为准。
01
Step
提交需求
提供图纸、照片、视频及基本项目详情，帮助我们快速理解您的需求。
02
Step
技术评估
我们的团队将分析您的材料，并提出最合适的激光或自动化解决方案。
03
Step
设计与生产
确定最终方案，开始详细设计并制造所需设备。
04
Step
交付与支持
安装系统，培训您的团队，并提供持续的技术服务支持。
联系
如有项目需求
如有项目需求
欢迎与创新激光团队联系
需要定制激光或自动化解决方案？
我们的专家随时准备为您提供帮助——请填写表格，我们会尽快与您取得联系。
联系我们
请告诉我们您的需求——我们会尽快回复。
