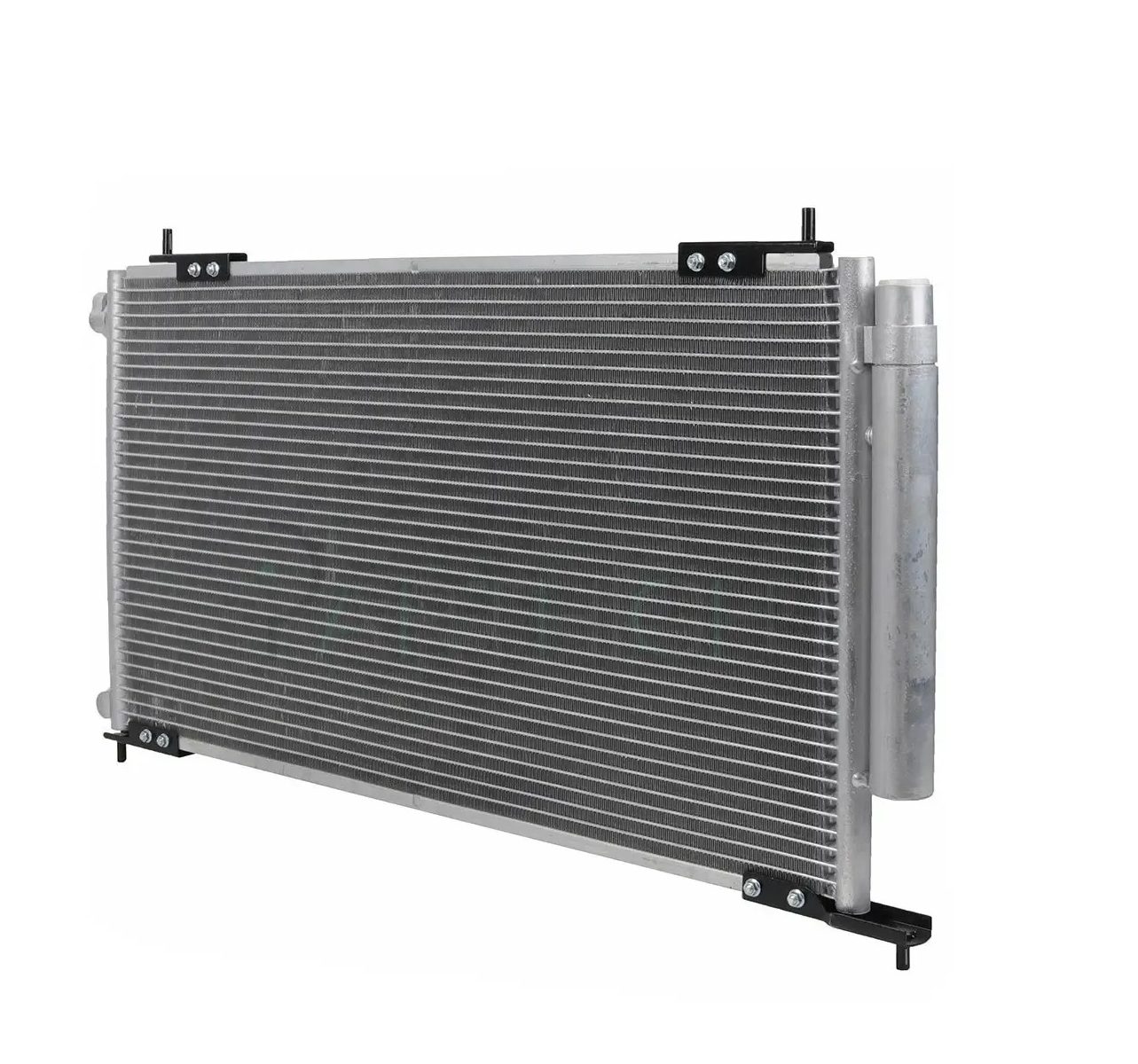

冷凝器及低温散热器组件定制化机器人激光焊接解决方案
- 首页
- > 冷凝器及低温散热器组件定制化机器人激光焊接解决方案
一、解决方案概述

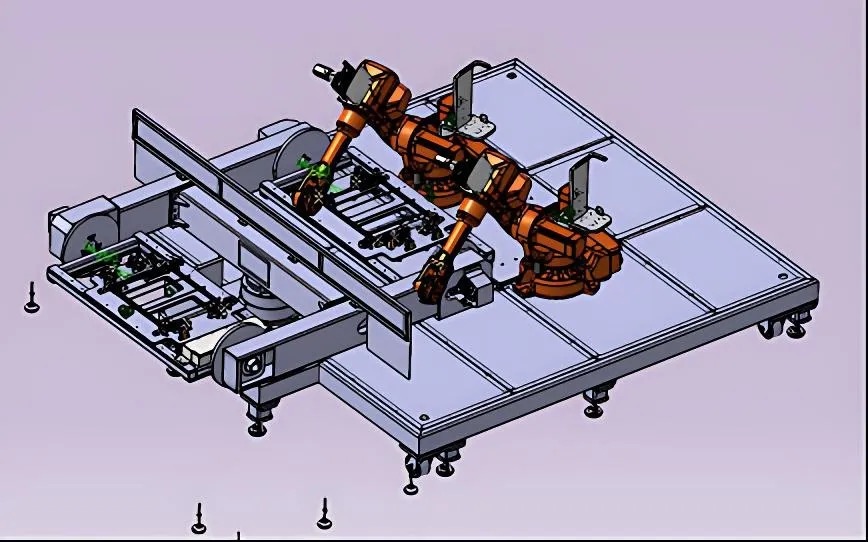

该解决方案以机器人引导式光纤激光焊接工作站为核心，配置双 A/B 夹具及三轴变位机，在有限占地面积内实现了高密度焊点的高效焊接。
1.1 核心技术配置（项目专用）
- 机器人：ABB IRB2600-20/165
- 定位系统：带双 A/B 夹具的三轴变位机
- 激光焊接系统：带送丝机的光纤激光器
- 工艺辅助系统：集成式冷水机与烟雾净化系统
- 控制系统：基于 PLC 的集中式控制
该配置支持连续化生产模式，一个夹具进行焊接作业时，另一个夹具同步完成工件装夹准备，最大限度减少设备闲置时间，提升整体利用率。
1.2 精密工装夹具：核心差异化优势 与通用型焊接工作站不同，该解决方
与通用型焊接工作站不同，该解决方案采用专为冷凝器和散热器几何结构设计的多向夹紧夹具，具体包括：
- 侧推夹紧机构：实现横向定位
- 底部夹紧机构：防止纵向位移
- 固定基准块：精准控制组件基准点
- 刚性底座结构：消除焊接过程中的振动干扰该夹具结构确保了所有焊点的稳定定位，显著降低了累积公差误差 —— 这是标准激光焊接解决方案中常被忽视的关键问题。
二、实际生产中的工艺优势
- 焊接一致性高：所有焊缝均在相同工艺条件下完成焊接
- 变形量小：激光集中热输入相比电弧焊大幅减少热变形
- 占地面积紧凑：工作站总布局约为 5.2 米 ×4.5 米，占地面积仅 23 平方米左右，适用于空间受限的车间环境
- 换型高效：标准化定位销设计支持不同产品型号间的快速夹具更换
三、解决方案的核心竞争力
大多数激光焊接解决方案仅片面强调激光功率或机器人品牌。创新激光（创新激光）的该项目则表明，夹具设计、定位策略及焊点密度管控对于实际生产的成功同样至关重要。
通过整合：
- 产品专属焊点分布分析
- 定制化夹具几何设计
- 机器人与变位机同步运动控制该解决方案实现了生产级激光焊接应用，而非仅停留在实验室级别的焊接性能。
四、结论
创新激光（创新激光）定制化激光焊接工作站为冷凝器及低温水箱制造提供了可靠且可扩展的解决方案，特别适用于需进行多条短焊缝焊接、对尺寸控制要求严格且追求高生产稳定性的应用场景。通过将精密工装夹具与机器人激光焊接技术相结合，制造商能够获得更高的生产一致性、更低的返工率，并提升长期生产可靠性。
